OpenCV-Python快速入门系列27图像卷积操作

前言

图像卷积是一种基础的图像处理操作，用于对图像进行平滑、锐化、边缘检测等多种处理。卷积的核心思想是通过一个滤波器（kernel 或称卷积核）对图像的像素进行加权求和，生成新的像素值，从而得到变换后的图像。

什么是卷积？

卷积是一种数学运算，定义为两个函数 f(x)f(x)f(x) 和 g(x)g(x)g(x) 的滑动加权叠加。在图像处理中，卷积常表示为在二维图像上应用一个小的矩阵（卷积核）来改变图像的特性。

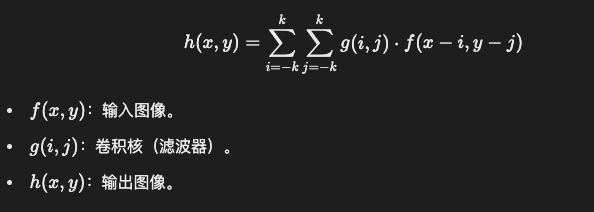

公式如下：

图像卷积的步骤

1. 选择卷积核：
   • 卷积核是一个小矩阵（如 3×3 或 5×5），其元素决定了操作的具体效果。
   • 例如：
     • 平滑：均值滤波器。
     • 锐化：拉普拉斯算子。
     • 边缘检测：Sobel 或 Canny 算子。
2. 图像与卷积核对齐：
   • 将卷积核与输入图像的一个局部区域对齐。
3. 加权求和：
   • 使用卷积核的值对图像的区域像素值进行加权求和，生成新的像素值。
4. 移动卷积核：
   • 按行和列移动卷积核，重复计算，直到覆盖整个图像。

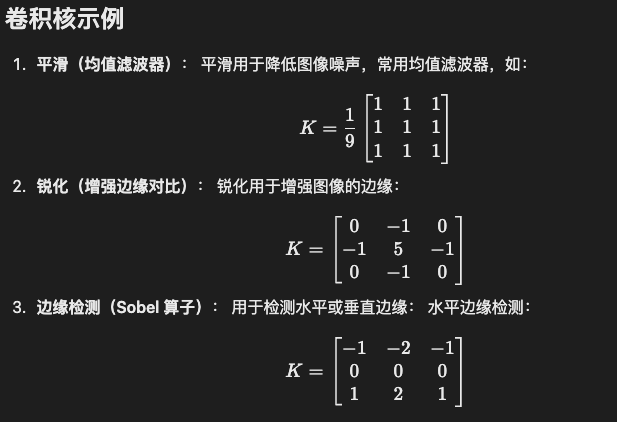

卷积核示例

OpenCV 实现图像卷积

使用 OpenCV 的 cv.filter2D 函数可以方便地实现卷积操作。

示例代码

import cv2 as cv
import numpy as np

def convolution_demo():
    # 加载图像
    image = cv.imread('images/test.png', cv.IMREAD_GRAYSCALE)
    if image is None:
        print("无法加载图像")
        return

    # 定义卷积核（3×3 平滑滤波器）
    kernel = np.array([[1, 1, 1],
                       [1, 1, 1],
                       [1, 1, 1]], dtype=np.float32) / 9

    # 应用卷积操作
    result = cv.filter2D(image, -1, kernel)

    # 显示原图与处理结果
    cv.imshow("Original Image", image)
    cv.imshow("Convolution Result", result)

    # 等待按键关闭窗口
    cv.waitKey(0)
    cv.destroyAllWindows()

# 调用函数
convolution_demo()

参数解析

1. cv.filter2D：
   • 用于对图像执行卷积操作。
   • 参数：
     • src：输入图像。
     • ddepth：目标图像的深度，-1 表示与输入图像相同。
     • kernel：卷积核（N×M 的矩阵）。
2. 卷积核：
   • 必须是二维矩阵。
   • 卷积核的值会影响处理效果，例如平滑、锐化或边缘检测。

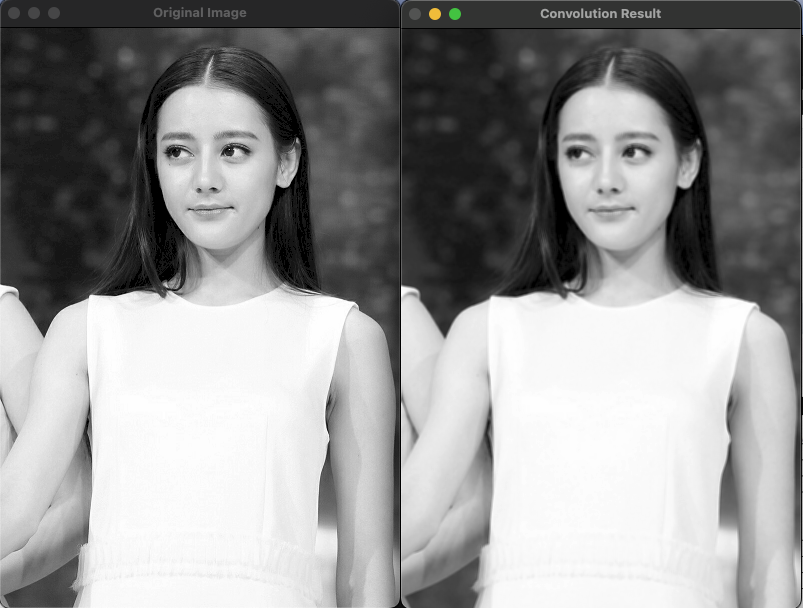

输出效果

1. 原始图像：
   • 未处理的灰度图像。
2. 卷积结果：
   • 应用平滑滤波器后的图像，噪声被降低，图像变得模糊。

应用场景

1. 降噪：
   • 使用均值或高斯滤波器降低图像中的随机噪声。
2. 边缘检测：
   • 使用 Sobel、Laplacian 等滤波器检测图像的边缘特征。
3. 图像锐化：
   • 增强图像细节，使边缘更清晰。
4. 特征提取：
   • 卷积是深度学习中的基础操作，用于提取图像的局部特征。
