相机内外参和与图像分辨率的关系

在进行摄像头标定、重建或点云处理的过程中，我们经常会遇到一个关键问题：

“相机内参和图像分辨率有关系吗？如果我缩放了图像，内参还能用吗？”

答案是：有关系，而且很重要！

---

一、内参矩阵 K 是什么？

相机内参矩阵（intrinsic matrix）通常写成：

其中：

• fx, fy ：用像素位为单位的焦距
• cx, cy ：主点位置（光心投影在图像上的位置）

这些参数都是“以像素位为单位”的，所以和 图像分辨率 相关。

---

二、图像缩放时，内参怎么变？

假设原图分辨率为 1920x1080，标定得到内参：

fx = 960, fy = 960
cx = 960, cy = 540

如果图像缩小为一半（即 960×540），那么新的内参就应该是：

fx = 480, fy = 480
cx = 480, cy = 270

即所有以像素位计的值，都要 按照缩放比例等比缩放，否则会导致投影错误，重建偏移，在点云中表现为视锥偏移、大小错误。

---

三、内参、外参和分辨率的关系总结

项目	是否变化随图像分辨率	说明
内参 (fx, fy, cx, cy)	✅ 是	所有值都是像素单位，图像缩放就要缩放
外参 (R, t)	❌ 否	外参是相机在世界坐标系中的位置，不依赖分辨率
视锥显示	✅ 有影响	如果内参和分辨率不配，显示会错位

---

四、如何解决不匹配问题？

情况 1：你用的是缩放后的图像和内参，并且分辨率对应

✅ 仅需在 CloudCompare 里填写对应的分辨率即可

情况 2：你不确定内参是哪个分辨率的

❌ 需要根据主点 cx/cy 推算图像缩放比例，推算出对应图像尺寸

情况 3：你有原图 + 缩放图 + 内参

✅ 用缩放图时使用对应内参，如果要进行添达，可按比例改换 fx/fy/cx/cy

---

结论

相机内参是根据图像分辨率定义的。 如果你改变了图像大小，那就必须缩放内参才能保证实际位置是正确的。

很多重建失败、视锥显示错误，其根本原因是： 内参和图像分辨率不配对！

---

🎯 目标：将内参从原图缩放后的版本还原成标准 1920×1080 下的版本

✅ 原始数据

"resolution": [1920, 1080],
"intrinsic": [
  [510.0, 0.0, 259.0],
  [0.0, 510.0, 259.0],
  [0.0, 0.0, 1.0]
]

但 cx=259 非常小，不在 1920x1080 图像的中心（正常应为 cx=960，cy=540），说明这个内参是针对缩小图像计算的。

---

🧠 第一步：计算缩放比例

以图像宽度为基准（更稳定），我们估算原图像被缩小到了：

scale_x = 259 / 960 ≈ 0.27

也就是说，原图（1920×1080）被缩小到了大约：

宽 = 1920 * 0.27 ≈ 518
高 = 1080 * 0.27 ≈ 292

---

✅ 第二步：将内参按比例放大回原图大小

当前内参：

fx = 510
fy = 510
cx = 259
cy = 259

缩放因子为：

scale_x = 1920 / 518 ≈ 3.706

放大后内参为：

fx = 510 * 3.706 ≈ 1890.06
fy = 510 * 3.706 ≈ 1890.06
cx = 259 * 3.706 ≈ 958.55
cy = 259 * 3.706 ≈ 958.55

---

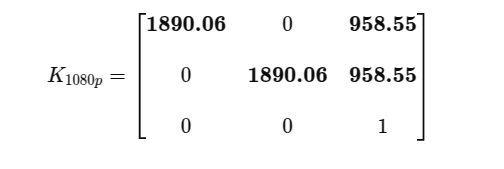

✅ 最终变换结果（对应 1920×1080 图像）

---

📌 总结

如果你想将一组内参转换成对应 1920×1080 图像下的版本：

新的 fx = 原 fx × (1920 / 缩放图宽)
新的 fy = 原 fy × (1080 / 缩放图高)
新的 cx, cy 也按同样比例缩放
