OpenCV-Python快速入门系列14图像几何形状绘制-天煜博客

0前言

在图像处理与计算机视觉中，经常需要在图像上绘制形状、文本等内容来标注数据或制作示例图片。OpenCV 提供了丰富的图形绘制函数，使用简单且功能强大。本文将通过代码示例，详细介绍如何使用 OpenCV 绘制矩形、圆、直线以及添加文本。

1代码解析

本次代码实现了如下几项功能：

绘制矩形（填充与不填充）
绘制圆（空心与实心）
绘制直线
添加文本

2绘制矩形

cv.rectangle(image, (0, 0), (50, 50), (0, 0, 255), -1)
cv.rectangle(image, (50, 50), (100, 200), (0, 255, 0), 1)

(0, 0) 和 (50, 50) 定义矩形的对角顶点（左上角和右下角）。
(0, 0, 255) 表示矩形颜色为红色（BGR 格式）。
-1 表示填充矩形，1 表示线条宽度。

3绘制圆形

cv.circle(image, (100, 100), 100, (255, 0, 0), 2, cv.LINE_8, 0)
cv.circle(image, (300, 300), 100, (255, 0, 0), -1, cv.LINE_8, 0)

(100, 100) 是圆心坐标。
100 是半径。
(255, 0, 0) 表示蓝色。
2 为线条宽度，-1 表示填充圆。

4绘制直线

cv.line(image, (100, 100), (200, 200), (0, 0, 255), 2)

起点为 (100, 100)，终点为 (200, 200)。
(0, 0, 255) 表示红色，2 是线条宽度。

5添加文本

cv.putText(image, "Hello OpenCV", (50, 150), cv.FONT_HERSHEY_SIMPLEX, 1, (255, 255, 255), 2, cv.LINE_AA)

"Hello OpenCV" 是文本内容。
(50, 150) 是文本左下角坐标。
cv.FONT_HERSHEY_SIMPLEX 是字体类型。
1 是字体缩放因子。
(255, 255, 255) 表示白色文本。
2 是线条粗细。

完整代码

import cv2 as cv
import numpy as np

def drew_demo():
    # 创建一个黑色画布，大小为 512x512，3 通道（RGB）
    image = np.zeros((512, 512, 3), np.uint8)

    # 绘制红色矩形，并填充整个矩形（宽度设置为 -1 表示填充）
    cv.rectangle(image, (0, 0), (50, 50), (0, 0, 255), -1)

    # 绘制绿色矩形，不填充（线条宽度设置为 1）
    cv.rectangle(image, (50, 50), (100, 200), (0, 255, 0), 1)

    # 绘制蓝色空心圆，圆心为 (100, 100)，半径为 100，线条宽度为 2
    cv.circle(image, (100, 100), 100, (255, 0, 0), 2, cv.LINE_8, 0)

    # 绘制蓝色实心圆，圆心为 (300, 300)，半径为 100，线条宽度为 -1 表示填充
    cv.circle(image, (300, 300), 100, (255, 0, 0), -1, cv.LINE_8, 0)

    # 绘制一条红色直线，起点为 (100, 100)，终点为 (200, 200)，线条宽度为 2
    cv.line(image, (100, 100), (200, 200), (0, 0, 255), 2)

    # 在图像上添加文本 "Hello OpenCV"，字体为 FONT_HERSHEY_SIMPLEX，缩放因子为 1，颜色为白色
    cv.putText(image, "Hello OpenCV", (50, 150), cv.FONT_HERSHEY_SIMPLEX, 1, (255, 255, 255), 2, cv.LINE_AA)

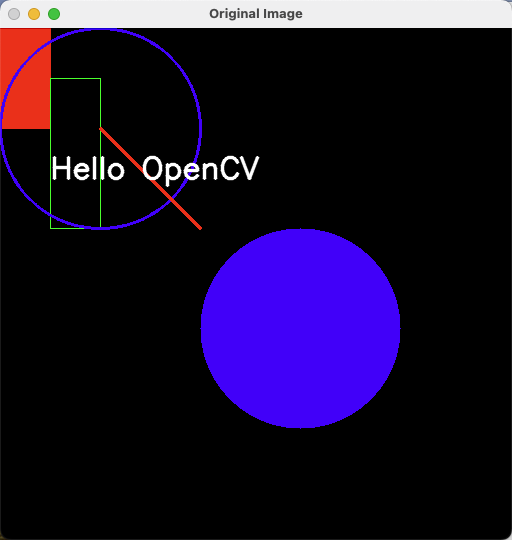

    # 显示绘制后的图像
    cv.imshow("Original Image", image)
    cv.waitKey(0)
    cv.destroyAllWindows()

# 调用函数
drew_demo()
