图像色彩空间概述

图像色彩空间是表示图像颜色的一种数学模型，用于定义和表示颜色信息。在计算机图像处理中，常见的色彩空间有 RGB、HSV、YCbCr、Lab 等，不同色彩空间有不同的适用场景。

常见的图像色彩空间

1. RGB 色彩空间

定义：
- 由三个分量组成：红色（Red）、绿色（Green）、蓝色（Blue）。
- 通过不同比例的 RGB 组合，形成我们可见的颜色。
特点：
- 人类视觉最直观的色彩表示。
- 易于显示设备使用（如显示器、摄像头等）。
适用场景：
- 基础图像存储与处理。
- 图像显示、色彩调整。
局限性：
- 不易用于颜色分割和图像分析，因不同光照条件下颜色变化较大。

2. HSV 色彩空间

定义：
- 基于色调（Hue）、饱和度（Saturation）、明度（Value）。
  - Hue：颜色的类型，例如红、绿、蓝。
  - Saturation：颜色的鲜艳程度。
  - Value：颜色的亮度。
特点：
- 更接近人类感知的颜色表示方式。
- 色调（Hue）与亮度、饱和度分离，便于颜色分割。
适用场景：
- 颜色分割、目标检测（如绿幕抠图）。
- 图像增强。
局限性：
- 对亮度敏感，受噪声影响较大。

3. YCrCb 色彩空间

定义：
- 由亮度（Y）和两个色度分量（Cr 和 Cb）组成：
  - Y：亮度。
  - Cr：红色色度差。
  - Cb：蓝色色度差。
特点：
- 分离了亮度和色度信息。
- 便于压缩和处理颜色信息。
适用场景：
- 视频压缩（如 JPEG、MPEG）。
- 皮肤检测和目标检测。
局限性：
- 色度分量难以直接感知颜色含义。

4. Lab 色彩空间

定义：
- 基于人类视觉感知的颜色空间：
  - L：亮度。
  - a：绿色到红色的颜色轴。
  - b：蓝色到黄色的颜色轴。
特点：
- 更接近人类视觉系统感知。
- 色彩对比度高，适合颜色差异的分析。
适用场景：
- 图像增强。
- 颜色分割。
- 色彩校正。
局限性：
- 理解和使用相对复杂。

5. CMYK 色彩空间

定义：
- 基于印刷领域的颜色模型，由青色（Cyan）、洋红（Magenta）、黄色（Yellow）和黑色（Key）组成。
特点：
- 专为打印设备设计。
- 颜色通过减法混合形成。
适用场景：
- 打印和出版领域。
局限性：
- 不适合屏幕显示和自然图像处理。

6. Grayscale（灰度空间）

定义：
- 单通道表示图像，每个像素的亮度值范围为 [0, 255]。
特点：
- 没有颜色信息，仅表示亮度。
适用场景：
- 图像处理的预处理（如边缘检测）。
- 二值化、特征提取。
局限性：
- 缺乏颜色信息。

色彩空间转换

在图像处理中，经常需要在不同的色彩空间之间进行转换。OpenCV 提供了大量的转换函数，常见的有：

1. RGB ↔ HSV

转换函数：python复制代码hsv = cv.cvtColor(image, cv.COLOR_BGR2HSV) bgr = cv.cvtColor(hsv, cv.COLOR_HSV2BGR)

2. RGB ↔ YCrCb

转换函数：python复制代码ycrcb = cv.cvtColor(image, cv.COLOR_BGR2YCrCb) bgr = cv.cvtColor(ycrcb, cv.COLOR_YCrCb2BGR)

3. RGB ↔ Lab

转换函数：python复制代码lab = cv.cvtColor(image, cv.COLOR_BGR2Lab) bgr = cv.cvtColor(lab, cv.COLOR_Lab2BGR)

4. RGB ↔ Grayscale

转换函数：python复制代码gray = cv.cvtColor(image, cv.COLOR_BGR2GRAY) bgr = cv.cvtColor(gray, cv.COLOR_GRAY2BGR)

选择色彩空间的策略

RGB：
- 用于存储、显示图像。
- 图像增强和基本处理。
HSV：
- 用于颜色分割、目标检测。
- 颜色敏感的应用场景。
YCrCb：
- 视频压缩、皮肤检测。
- 视频与图像编码。
Lab：
- 图像增强、颜色校正。
- 分析颜色差异。
Grayscale：
- 简化计算，适合特征提取。
- 二值化、形态学处理。

图像色彩空间总结

不同的色彩空间适用于不同的图像处理任务：

RGB：直观且常用。
HSV：颜色分割和目标检测。
YCrCb 和 Lab：高级应用如压缩、校正和增强。
Grayscale：用于简化图像处理。

在实际应用中，应根据任务需求选择合适的色彩空间进行操作，并结合 OpenCV 提供的转换工具实现处理。

OpenCV 绿幕抠图的原理

绿幕抠图是基于颜色分割的一种图像处理技术，常用于视频制作、虚拟背景替换等场景。以下是绿幕抠图的基本原理和在 OpenCV 中的实现步骤。

原理解析

绿幕抠图的核心是颜色分割：

为什么选择绿色？
- 绿色在大多数场景中很少出现在皮肤或衣物上，因此易于分离。
- 数字相机传感器对绿色更敏感，能捕获更多的细节。
- 绿色的亮度高，容易与其他物体区分。
基于颜色分割的原理
- 通过在色彩空间（如 RGB 或 HSV）中设置一个绿色范围，检测图像中所有绿色像素。
- 将绿色像素作为“背景”，其他部分作为“前景”。
- 将检测到的绿色区域替换为透明或其他背景图像。

步骤详解

1. 图像读取与颜色空间转换

读取输入图像（含绿幕的原始图像）。
通常转换为 HSV 色彩空间，因为 HSV 色彩空间更适合颜色范围分割。

2. 定义绿色的范围

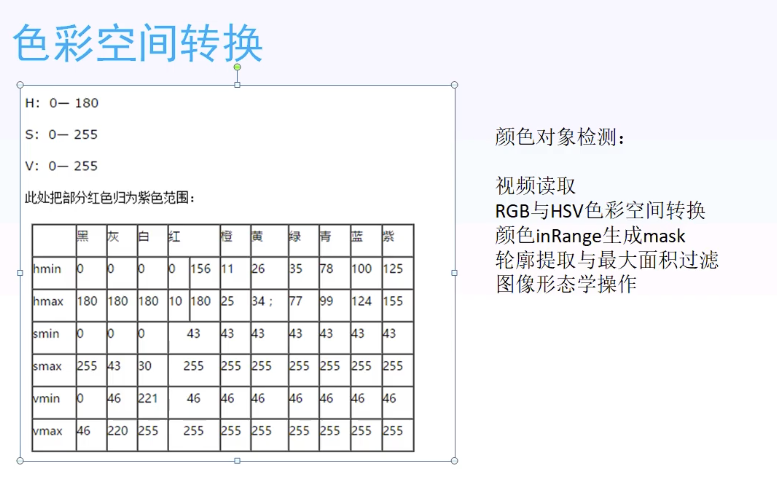

通过试验确定绿色的 HSV 范围：
- 常见绿色范围：H ∈ [35, 85], S ∈ [50, 255], V ∈ [50, 255]。
使用 OpenCV 的 cv.inRange 函数创建绿色掩膜。

3. 创建掩膜并分离前景和背景

绿色区域的掩膜值设为 255，其他区域设为 0。
通过掩膜将绿色区域替换为新背景。

4. 替换背景

加载目标背景图像。
用掩膜将原图中的绿色区域替换为目标背景。

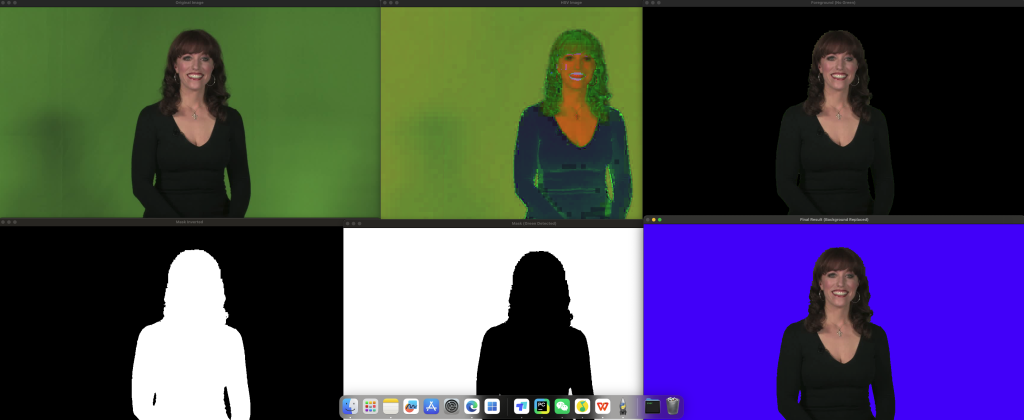

代码

import cv2 as cv
import numpy as np

def color_space_demo1():
    # 1. 读取图像
    image = cv.imread('images/greenback.png')
    if image is None:
        print("Error: Image not found or failed to load.")
        return

    # 显示原始图像
    cv.imshow("Original Image", image)

    # 2. 转换为 HSV 色彩空间
    hsv = cv.cvtColor(image, cv.COLOR_BGR2HSV)
    cv.imshow("HSV Image", hsv)

    # 3. 定义绿色的 HSV 范围
    # (35, 43, 46) 表示绿色的下界，(77, 255, 255) 表示绿色的上界
    lower_green = (35, 43, 46)
    upper_green = (77, 255, 255)

    # 4. 创建掩膜
    # 掩膜中的白色区域 (255) 表示绿色区域，黑色 (0) 表示非绿色区域
    mask = cv.inRange(hsv, lower_green, upper_green)
    cv.imshow("Mask (Green Detected)", mask)

    # 5. 取反掩膜
    # 将掩膜取反，使绿色区域变为黑色，其他区域变为白色
    mask_inv = cv.bitwise_not(mask)
    cv.imshow("Mask Inverted", mask_inv)

    # 6. 使用掩膜提取前景
    # 保留非绿色区域的原始图像
    foreground = cv.bitwise_and(image, image, mask=mask_inv)

    # 显示抠图结果（无背景替换，仅去除绿幕）
    cv.imshow("Foreground (No Green)", foreground)

    # 7. 替换背景
    # 创建一个纯色背景（蓝色）
    background = np.zeros_like(image, dtype=np.uint8)
    background[:] = (255, 0, 0)  # 蓝色背景 (BGR)

    # 将背景与绿色区域结合
    bg_part = cv.bitwise_and(background, background, mask=mask)  # 只显示背景的绿色区域
    result = cv.add(foreground, bg_part)  # 将前景和背景叠加

    # 显示替换背景的最终结果
    cv.imshow("Final Result (Background Replaced)", result)

    # 8. 等待按键并关闭窗口
    cv.waitKey(0)
    cv.destroyAllWindows()
