操作环境：Windows 10 专业版  64位
MySQL版本：安装企业中主流版本MySQL 5.7，并且采用5.7.24目前最新版本（截止2018/12/7官方更新）

一、设计内容

数据库高可用架构的实现（通过多台服务器协同合作来解决单点故障）



二、需求分析

1、问题描述

随着数据库的数据量日益增大，人们对数据的安全性越来越重视，单机的处理能力已经无法满足需求，此项目就是为了满足数据库的高可用和高并发。

2、基本要求

• 掌握数据库基本SQL语句
• 熟悉常用对象的创建和使用：索引、约束、视图、用户、权限
• 熟练搭建数据库集群架构

三、设计拓扑图

四、详细设计

1、软件包解压

解压数据库软件安装包

2、配置环境变量

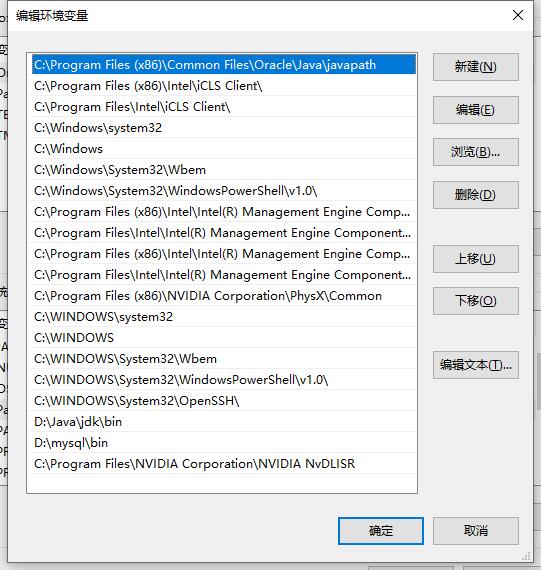

右键单击我的电脑->属性->高级系统设置(高级)->环境变量

选择“系统变量”中的Path

在变量值中添加变量值：D:\mysql\bin（红色部分改为自己的解压路径）
注意是在原有变量值后面加上这个变量，用;隔开，不能删除原来的变量值，win10请忽视，直接新建就好。

如下图显示的：

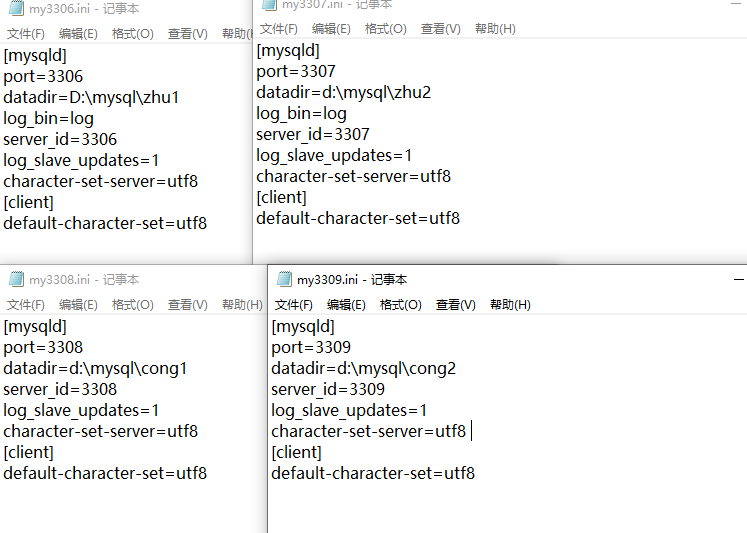

3、准备配置文件

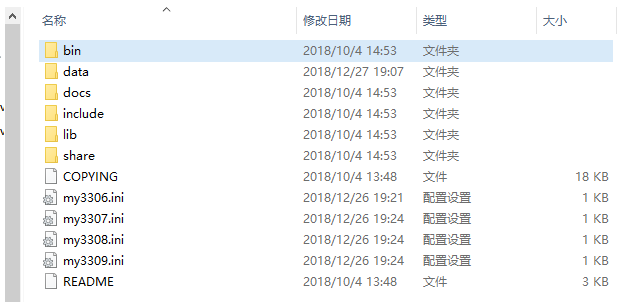

因为我们是2主2从共4套库，所以要准备4个配置文件。

如下是4个配置文件名称以及文件中的内容

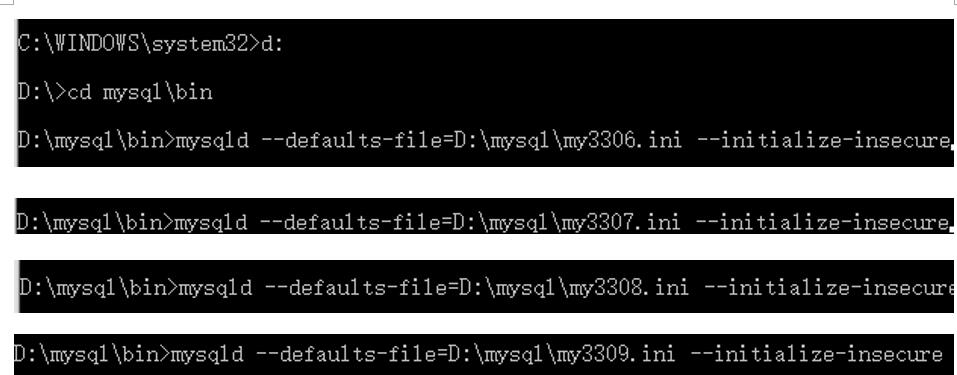

4、初始化所有数据库

以管理员身份运行cmd，这一点很重要,进入到mysql的解压目录bin下。

我的数据库在集群搭建的项目中是安装在D:\mysql中

D:\mysql\bin>mysqld –defaults-file=D:\mysql\my3306.ini –initialize-insecure

D:\mysql\bin>mysqld –defaults-file=D:\mysql\my3307.ini –initialize-insecure

D:\mysql\bin>mysqld –defaults-file=D:\mysql\my3308.ini –initialize-insecure

D:\mysql\bin>mysqld –defaults-file=D:\mysql\my3309.ini –initialize-insecure

5、启动所有数据库

先把它们都添加到服务中，分别运行

D:\mysql\bin>mysqld install mysql3306 –defaults-file=D:\mysql\my3306.ini

D:\mysql\bin>mysqld install mysql3307 –defaults-file=D:\mysql\my3307.ini

D:\mysql\bin>mysqld install mysql3308 –defaults-file=D:\mysql\my3308.ini

D:\mysql\bin>mysqld install mysql3309 –defaults-file=D:\mysql\my3309.ini



运行后分别出现Service successfully installed.即将安装成功。

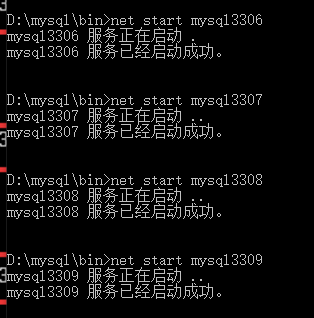

启动数据库

D:\mysql \bin>net start my3306

D:\mysql \bin>net start my3307

D:\mysql \bin>net start my3308

D:\mysql \bin>net start my3309

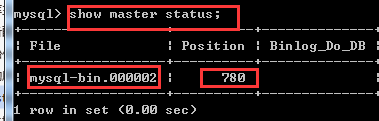

6、主库1查看binlog位置

选3306为主库1数据库

mysql> show master status;







7、主库1创建用户

D:\mysql \bin>mysql -uroot  -P3306

mysql> create user slave@localhost identified by ‘mysql‘;

mysql> grant replication slave on *.* to slave@localhost;

8、主库2操作

选3307端口的为主库2数据库

D:\mysql \bin>mysql -uroot  -P3307

mysql> change master to master_host=’localhost‘,master_user=’slave‘,master_password=’mysql‘,master_

port=3306,master_log_file=’mysql-bin.000002‘,master_log_pos=780;

mysql> start slave;

9、从库1操作

我们选3308端口的为从库1，操作和主库2一样

D:\mysql \bin>mysql -uroot  -P3308

mysql> change master to master_host=’localhost‘,master_user=’slave‘,master_password=’mysql‘,master_

port=3306,master_log_file=’mysql-bin.000002‘,master_log_pos=780;

mysql> start slave;

10、从库2操作

我们选3309端口的为从库2，操作也和主库2一样

D:\mysql \bin>mysql -uroot  -P3309

mysql> change master to master_host=’localhost‘,master_user=’slave‘,master_password=’mysql‘,master_

port=3306,master_log_file=’mysql-bin.000002‘,master_log_pos=780;

mysql> start slave;

11、主库2操作双主

现在我们让主库2(port=3307)也做为主，查看它自己的binlog位置

D:\mysql \bin>mysql -uroot  -P3307

mysql> show master status;

12、主库1操作

D:\mysql \bin>mysql -uroot  -P3306

mysql> change master to master_host=’localhost‘,master_user=’slave‘,master_password=’mysql‘,master_

port=3307,master_log_file=’mysql-bin.000002‘,master_log_pos=617;

Query OK, 0 rows affected, 2 warnings (0.72 sec)

mysql> start slave;

五、功能测试

1、预测结果

在主库1上执行交易，会同步到主库2,从库1和从库2上

在主库2上执行交易，也会同步到主库1,从库1和从库2上

2、验证测试结果

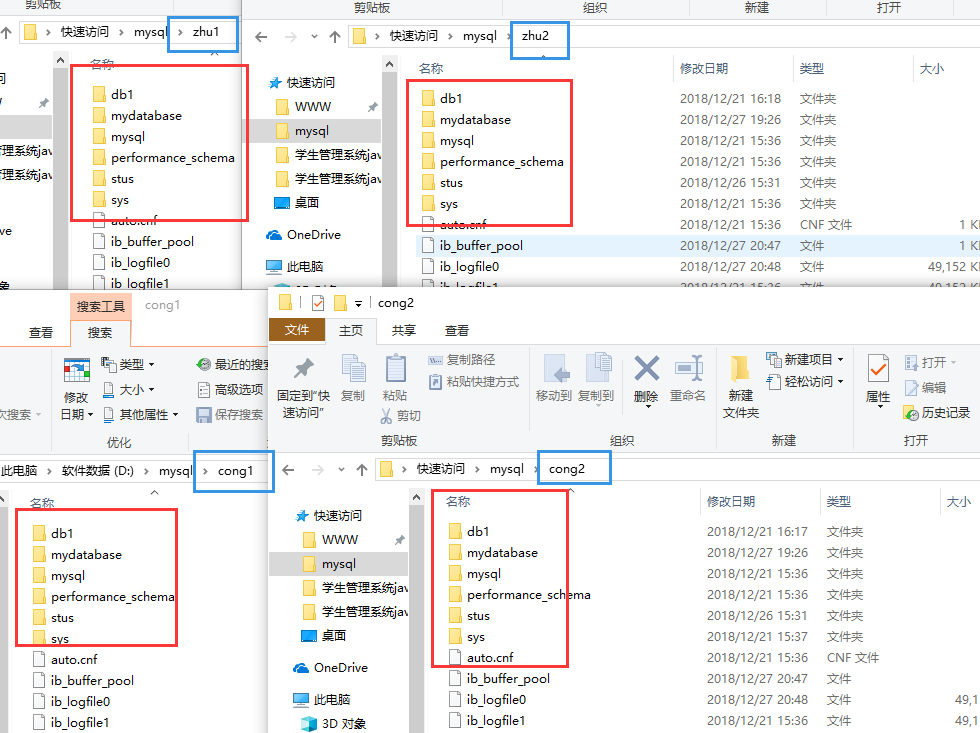

测试前四个数据库中数据的情况

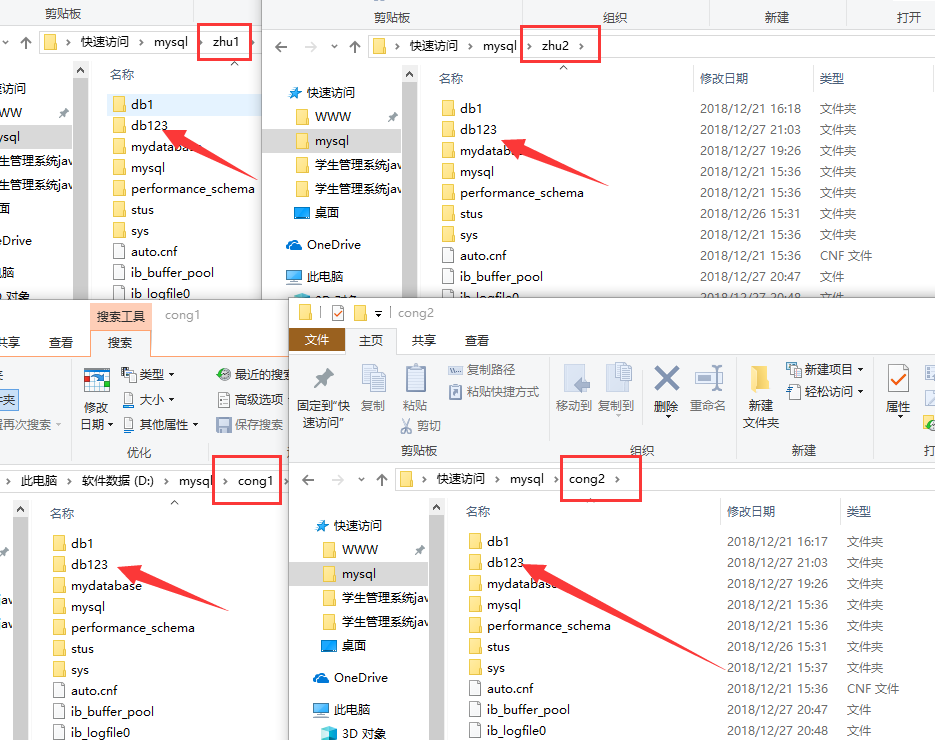

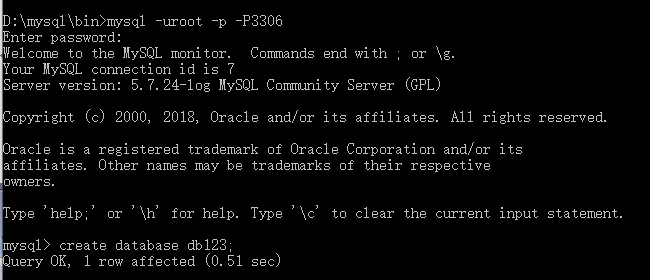

现在在主库1上执行 create database db123，然后查看其它3个是否在同步

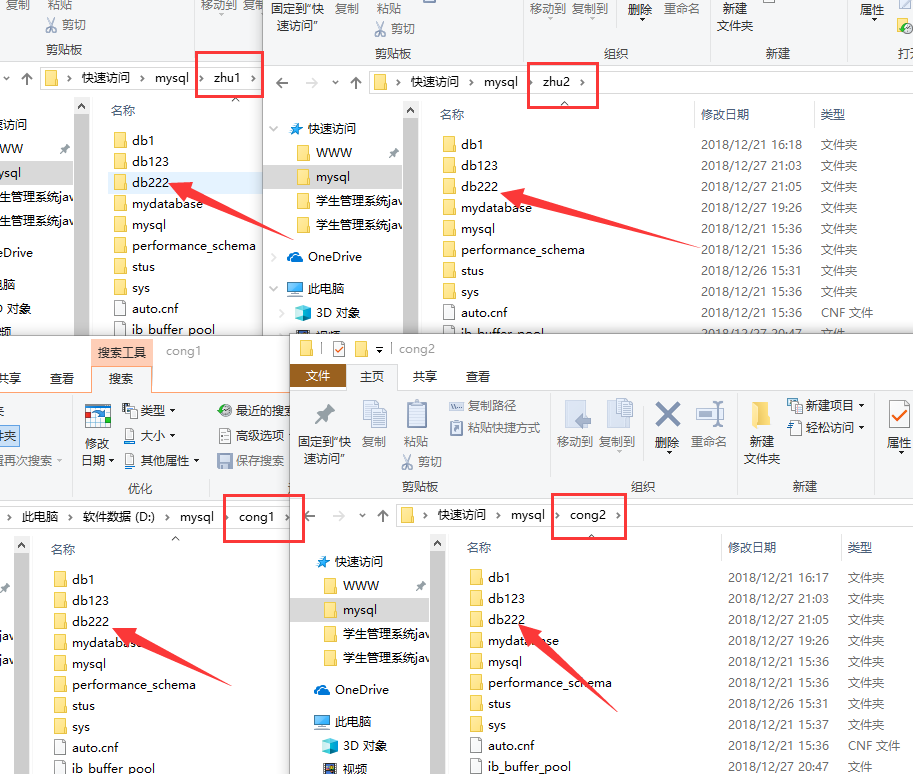

现在在主库2上执行 create database db222，然后也查看其它3个是否在同步

mysql> create database db222;

Query OK, 1 row affected (0.14 sec)
